PV-Anlagen am Bach

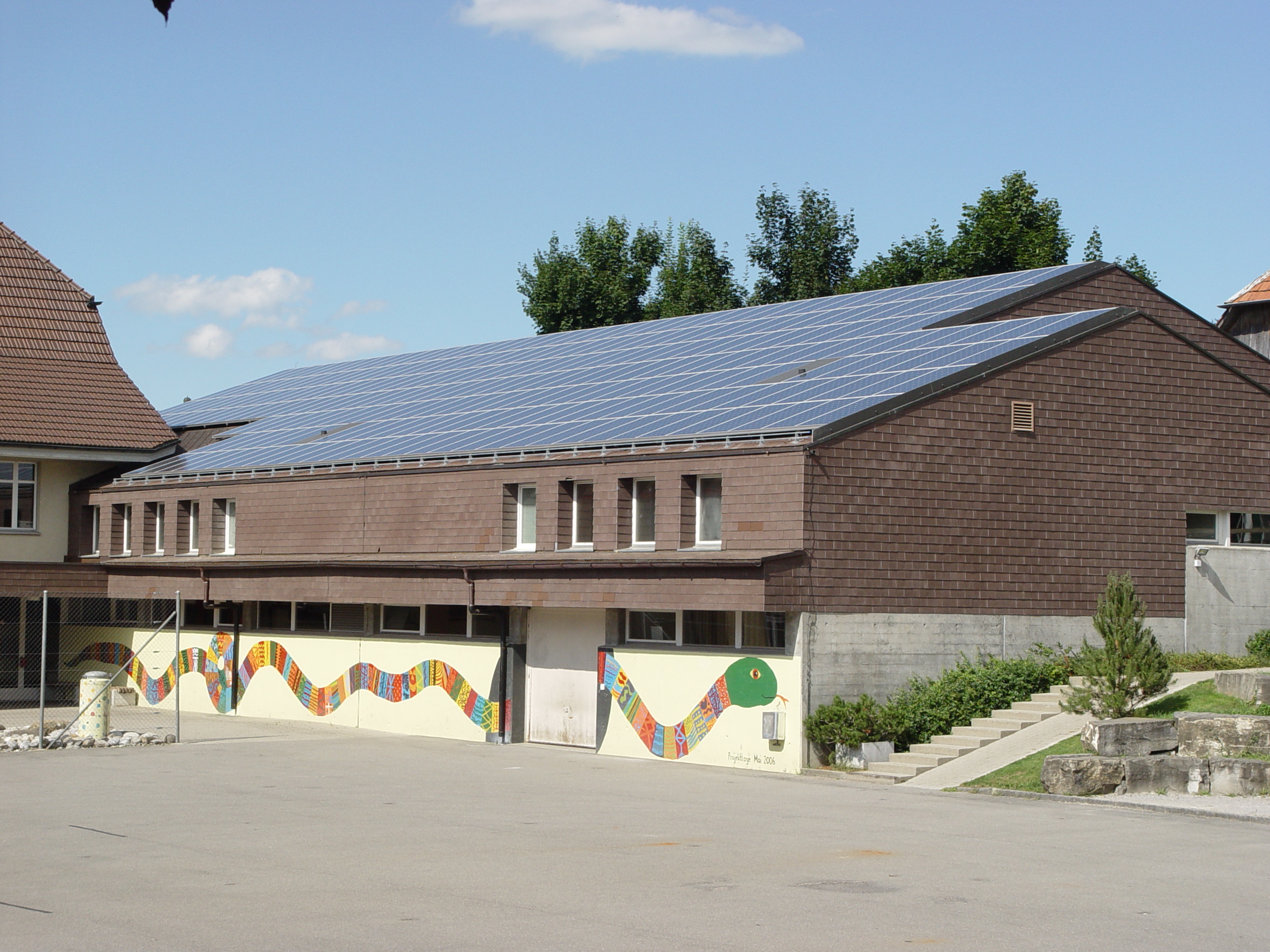

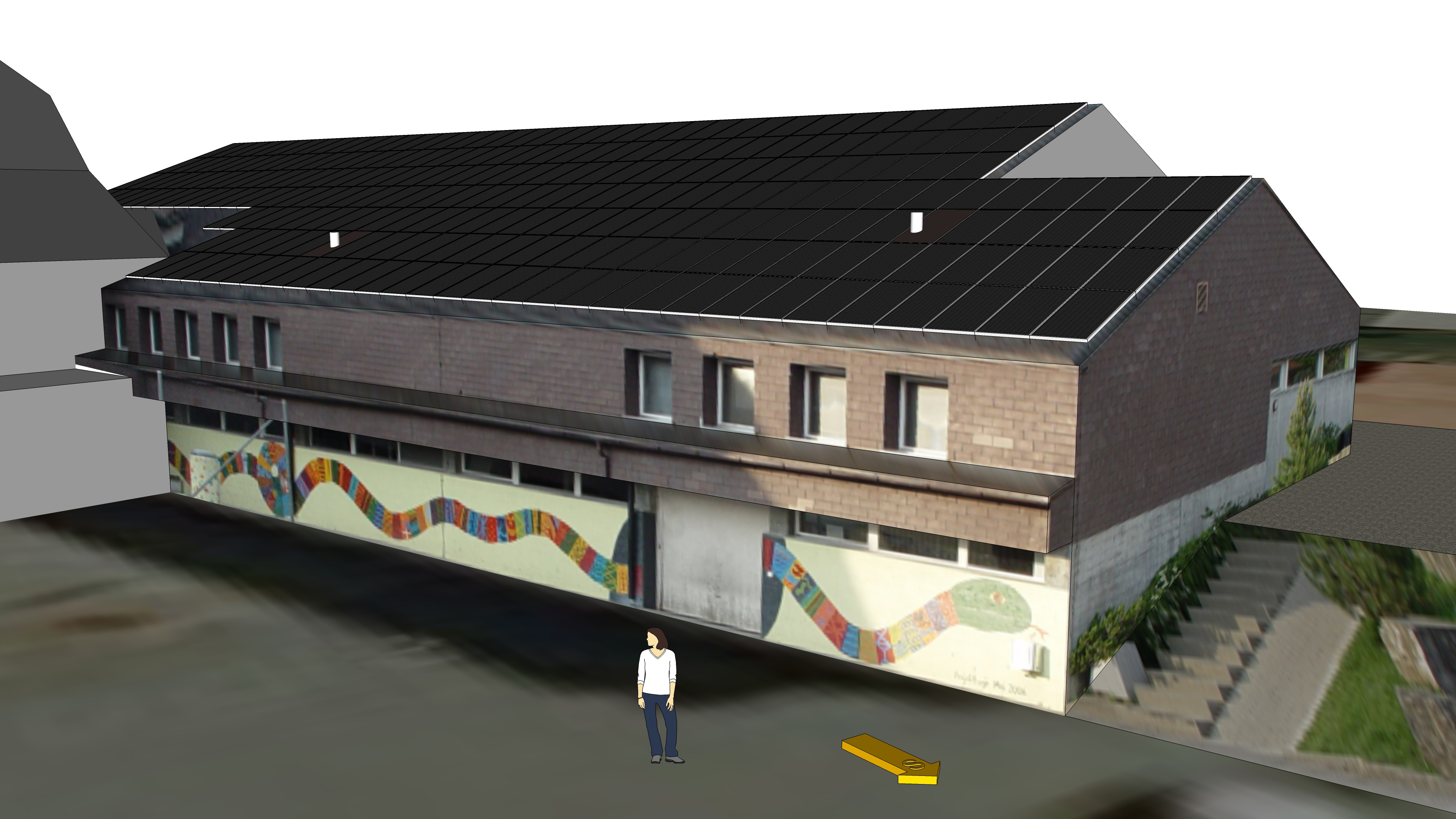

Mehrzweckhalle

Solarmodule:	252 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm (326 m²)
Wechselrichter:	3 x SolarMax 15MT2 3 Phasen
Max mögliche Leistung:	50.4 kWp DC / 45 kW AC
Dachausrichtung:	255°
Dachneigung:	20°
Jahresertrag:	48'000 kWh
Inbetriebnahme:	30. Juli 2013

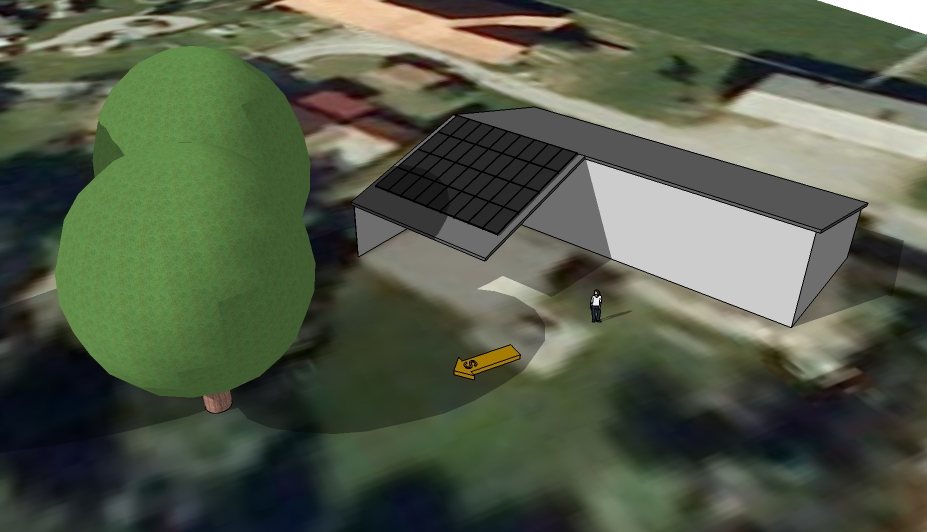

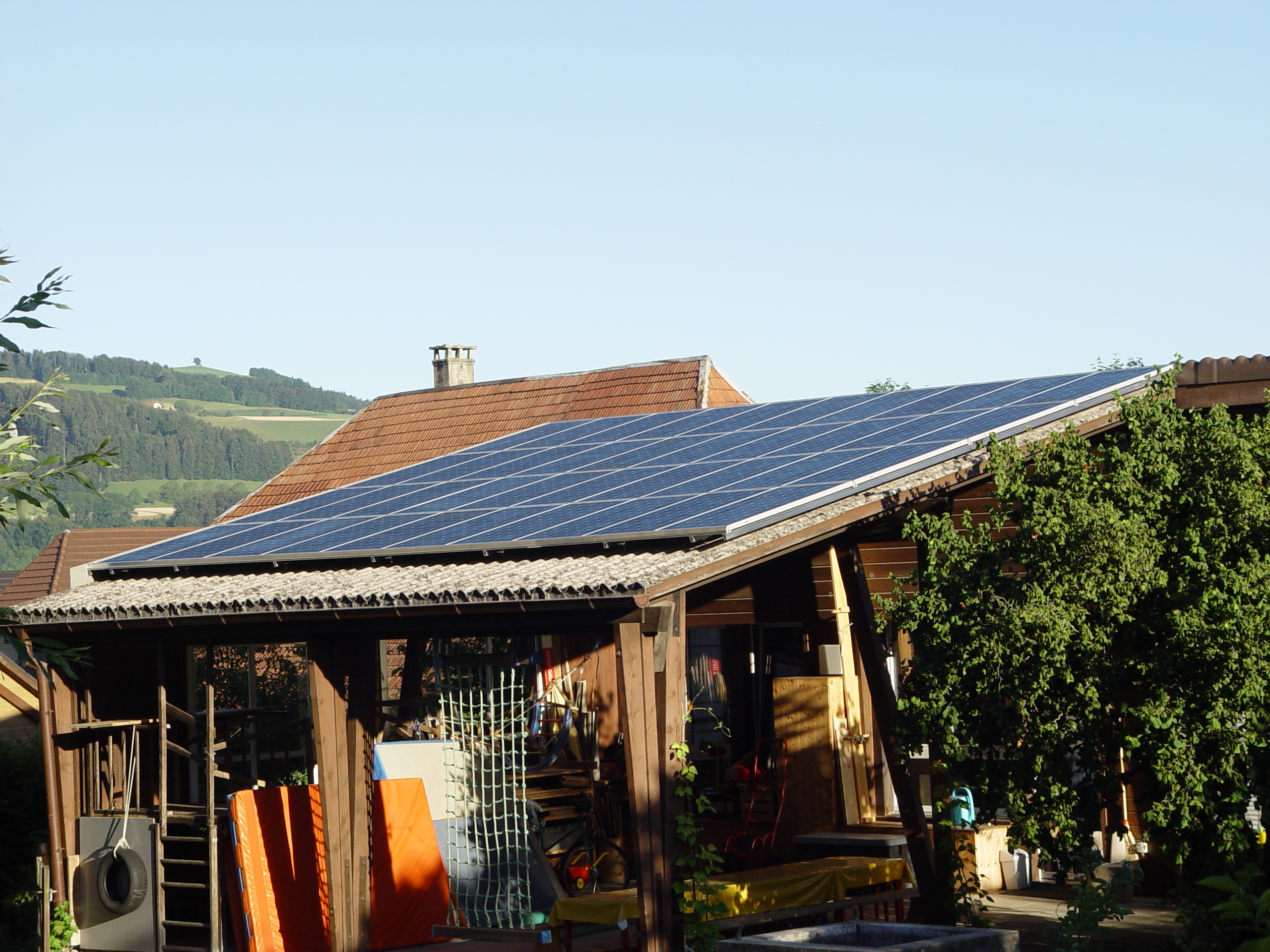

Kindergarten

Solarmodule:	40 monokristalline Solarmodule CHN200w (72M) 1580 x 808 x 40 mm (51m²)
Wechselrichter:	1 x SolarMax 8MT2 3 Phasen
Max mögliche Leistung:	8 kWp DC / 8 kWp AC
Dachausrichtung:	157°
Dachneigung:	14°
Jahresertrag:	7'600 kWh
Inbetriebnahme:	30. Juli 2013

18.07.2013: Installation Kindergarten fertiggestellt - bereit zum Einlegen der Solarmodule.
20.07.2013: Dach MZH -> 900 neue Eternitplatten ausgewechselt. Bohrungen und Setzen der Stockschrauben abgeschlossen.
23.07.2013: Aluprofile MZH verschraubt und ausgerichtet. Aluprofile mit Blitzschutzanlage verbunden.
24.07.2013: Lieferung Solarmodule erfolgt. MZH die Hälfte der Solarmodule sind eingelegt
25.07.2013: AC Installation abgeschlossen; DC Verkabelung kurz vor Abschluss
26.07.2013: DC Verkabelung fertiggestellt; Blindplatten eingesetzt
27.07.2013: MZH u. Kindergarten - die restlichern Solarmodule sind eingesetzt
30.07.2013: Randabschlüsse sind fertiggestellt. AC und DC Messungen vor Inbetriebnahme erfolgt
30.07.2013 17:00: die beiden Anlagen sind in Betrieb
05.08.2013: SMS Überwachung und Leistungsdaten nach Inbetriebnahme sind eingerichtet
07.08.2013: das Baugerüst bei der Mehrzweckhalle ist abgebaut
20.08.2014: SMS Überwachung mit RS485 Leitung von MZH zum Kindergarten eingerichtet (definitive Version)
11.12.2015: Wechselrichter WR1 in MZH ausgetauscht wegen Gerätefehler 42 (Booster defekt)
24.05.2016: neue zentrale Fernüberwachung für beide Anlagen Bach 1 und 2 eingerichtet (mit webCharts)
25.07.2016: in Fernüberwachungsgerät präventiver Ersatz der micro SD Karte durch eine Sandisk Ultra 32 GB
17.10.2017: ESTI Inspektion durch Thomas Blaser erfolgt
29.03.2018: die von ESTI geforderten Stringsicherungen eingebaut
05.10.2018: 150 Stück Schneestopper angebracht
12.06.2019: separate RS485 Leistungen für WR1-3 (lokal) und WR4 (lange Leitung zum Kindergarten) eingerichtet - zum Schutz vor Überspannungen für WR1-3
12.08.2019: Prozessor Board WR3 ausgewechselt - WR Daten liessen sich nicht mehr per RS485 auslesen
28.09.2020: Retrofit 2 Aktion - Anpassung der Wechselrichter Länder-Einstellungen gemäss Anforderungen der BKW
24.03.2021: Wechselrichter WR3 ausgetauscht (Ersatzgerät) wegen Gerätefehler 42 (Booster defekt) - 07.06.2021 Originalgerät wieder in Betrieb
29.07.2021: Wechselrichter WR1 (defekt) ausgetauscht durch Ersatzgerät und Fernüberwachung repariert - 02.08.2021 Wechselrichter WR4 (Kindergarten, defelt) ausgetauscht durch Ersatzgerät
21.10.2021: WR1 Wesatzgerät durch neuen Huawei SUN2000-15KTL-M2 und WR4 Ersatzgerät durch repariertem SolarMax 8MT2 ersetzt- reparierter WR1 Solarmax 15MT2 neu vor Ort Ersatzgerät

Monitoring gesamt

Übersicht (MZH und Kindergarten):

Bilder

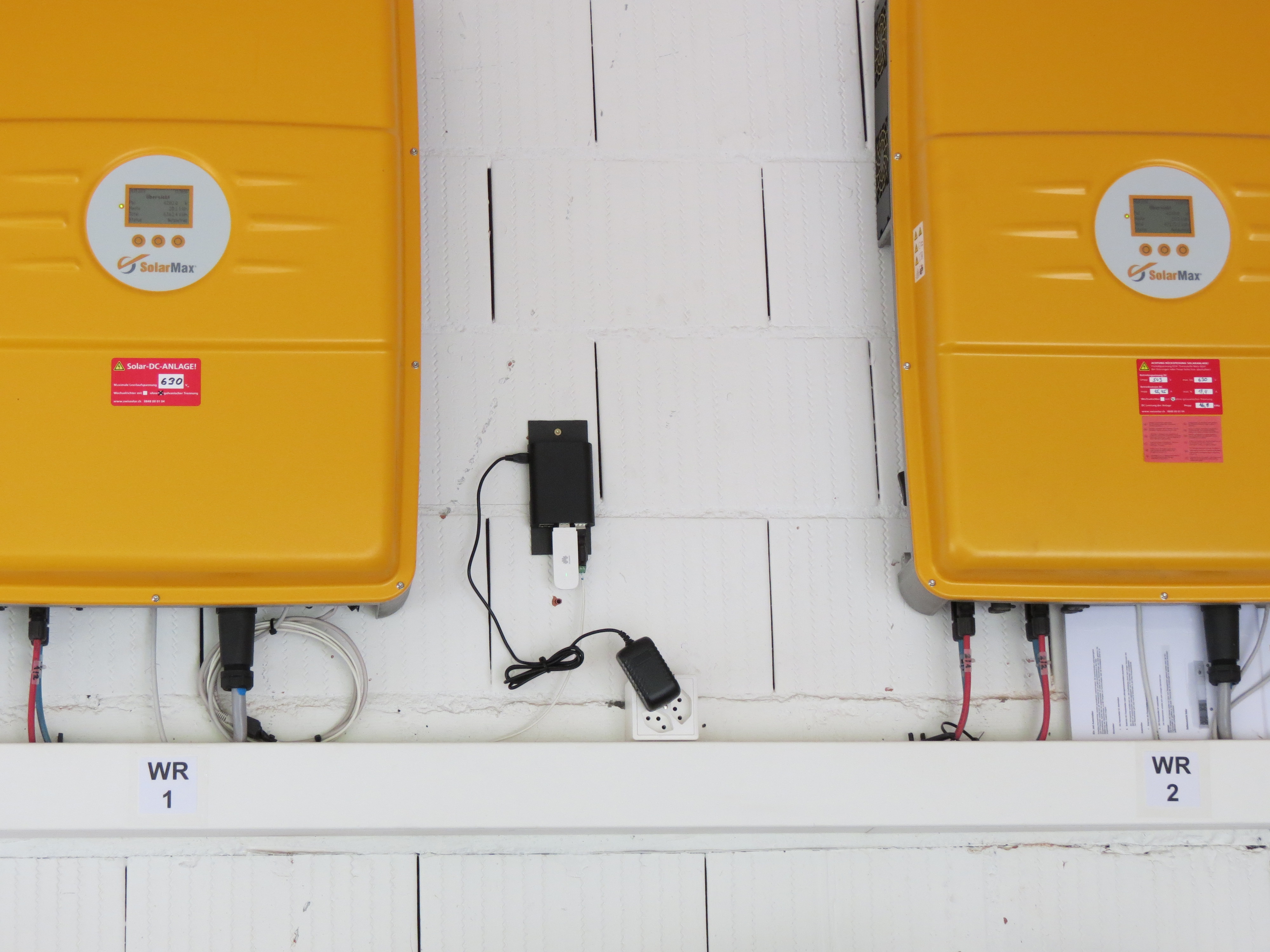

		neue Fernüberwachung mit Datenübertragung übers Mobile Netz:		...weitere Bilder MZH ...weitere Bilder Kindergarten Bilder MZH mit Schnee

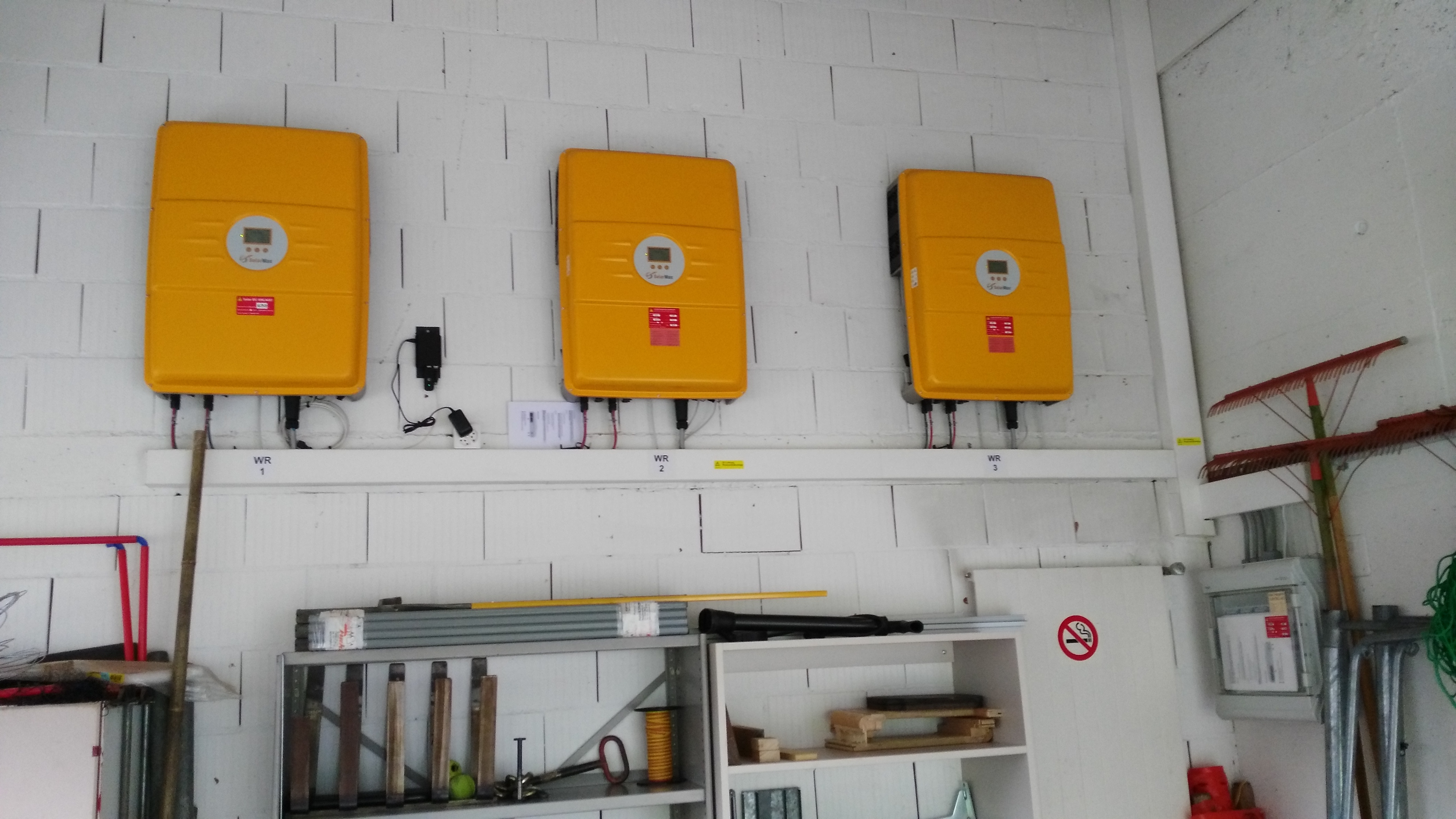

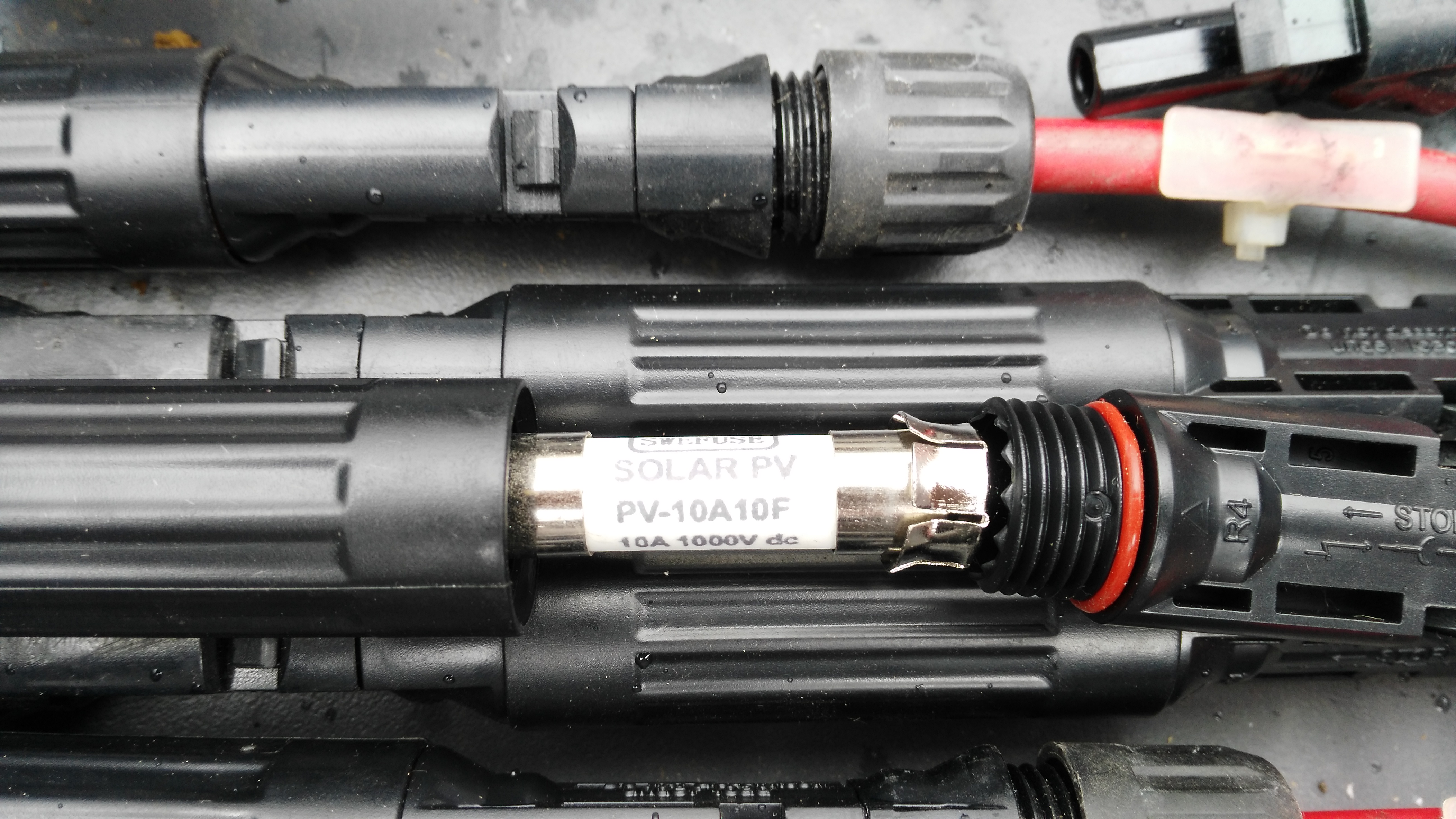

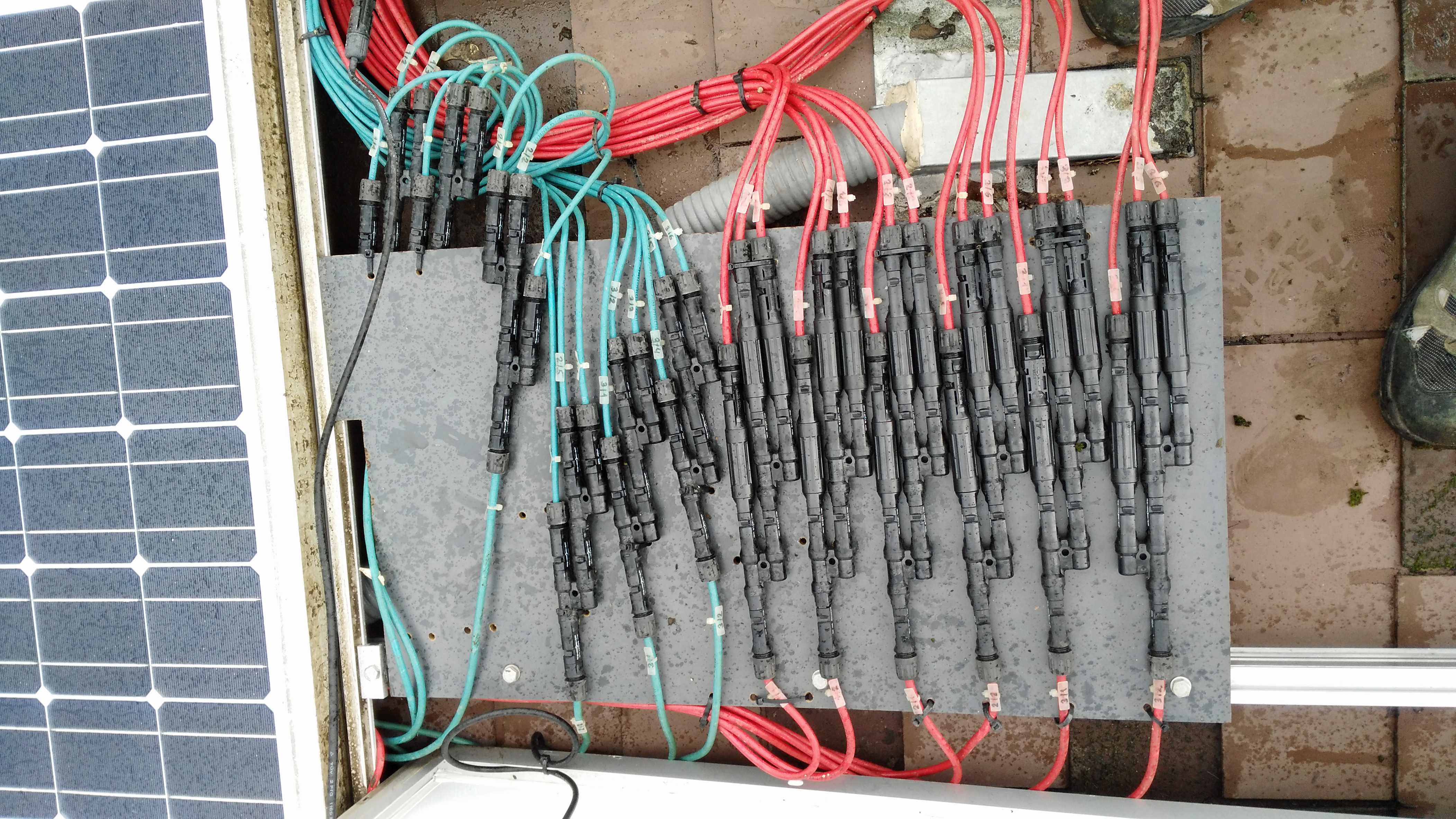

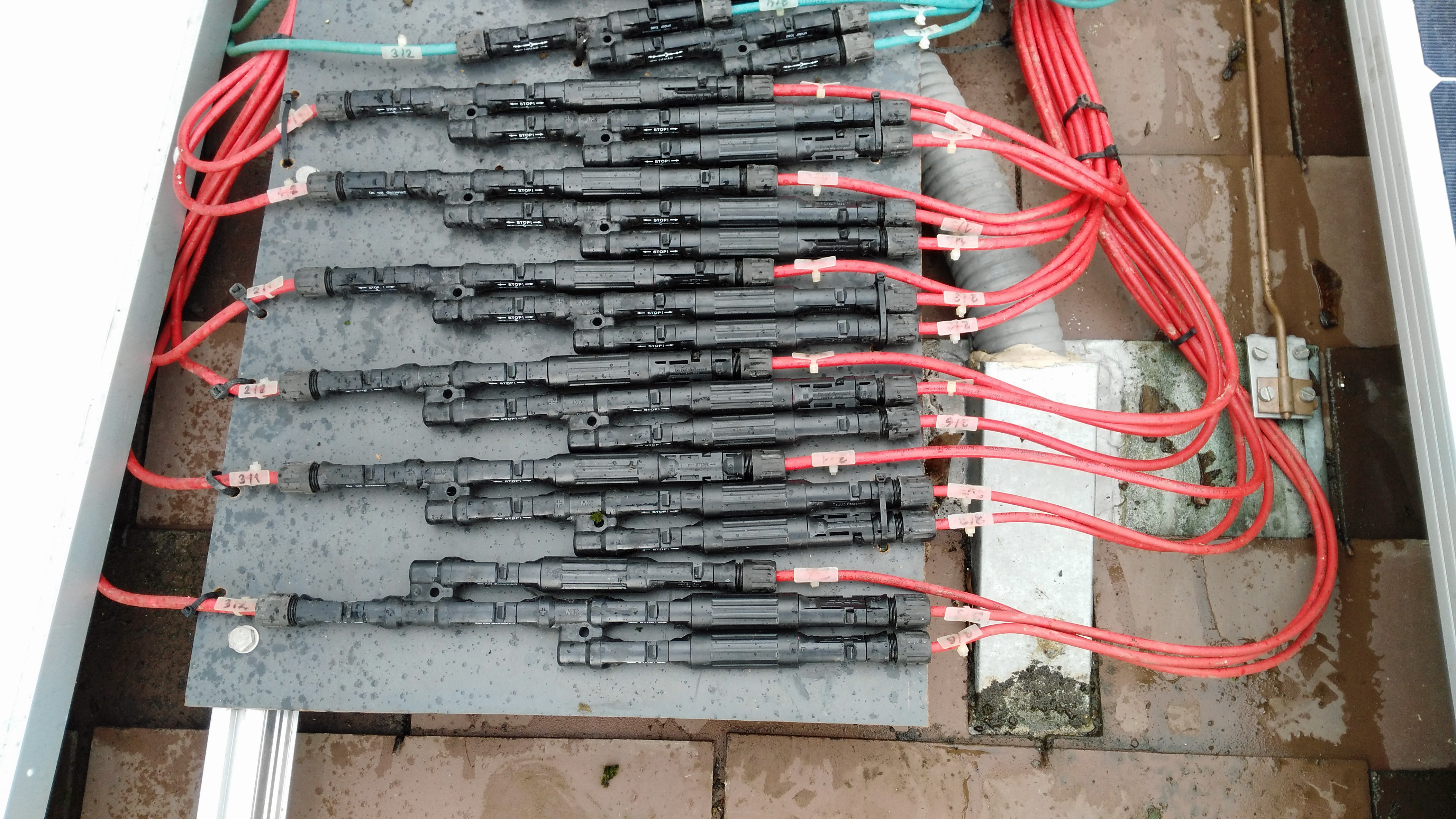

Einbau Stringsicherungen	(10A/1000V) erfolgt am 29.03.2018

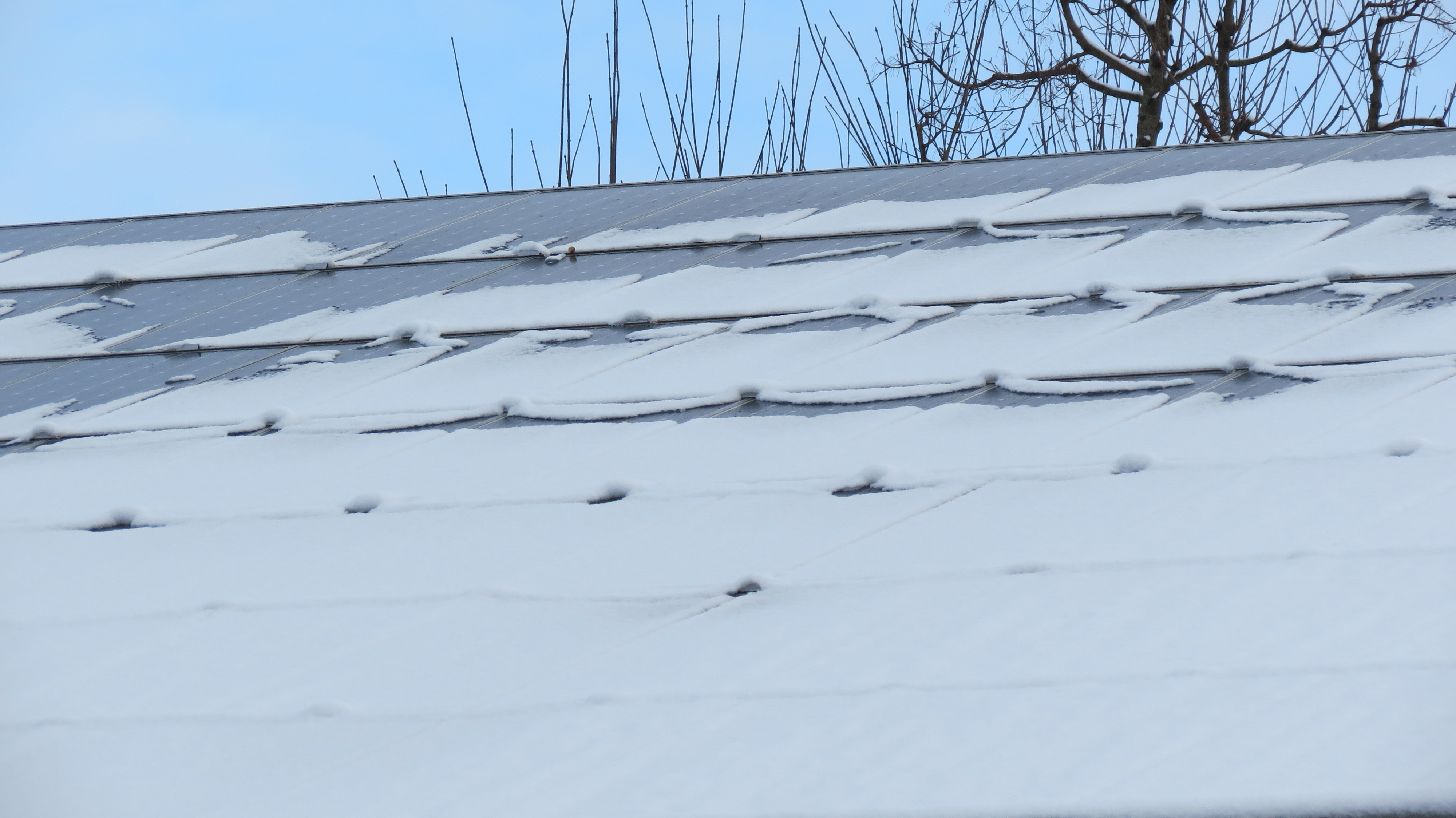

05.10.2018	Schneestopper angebracht

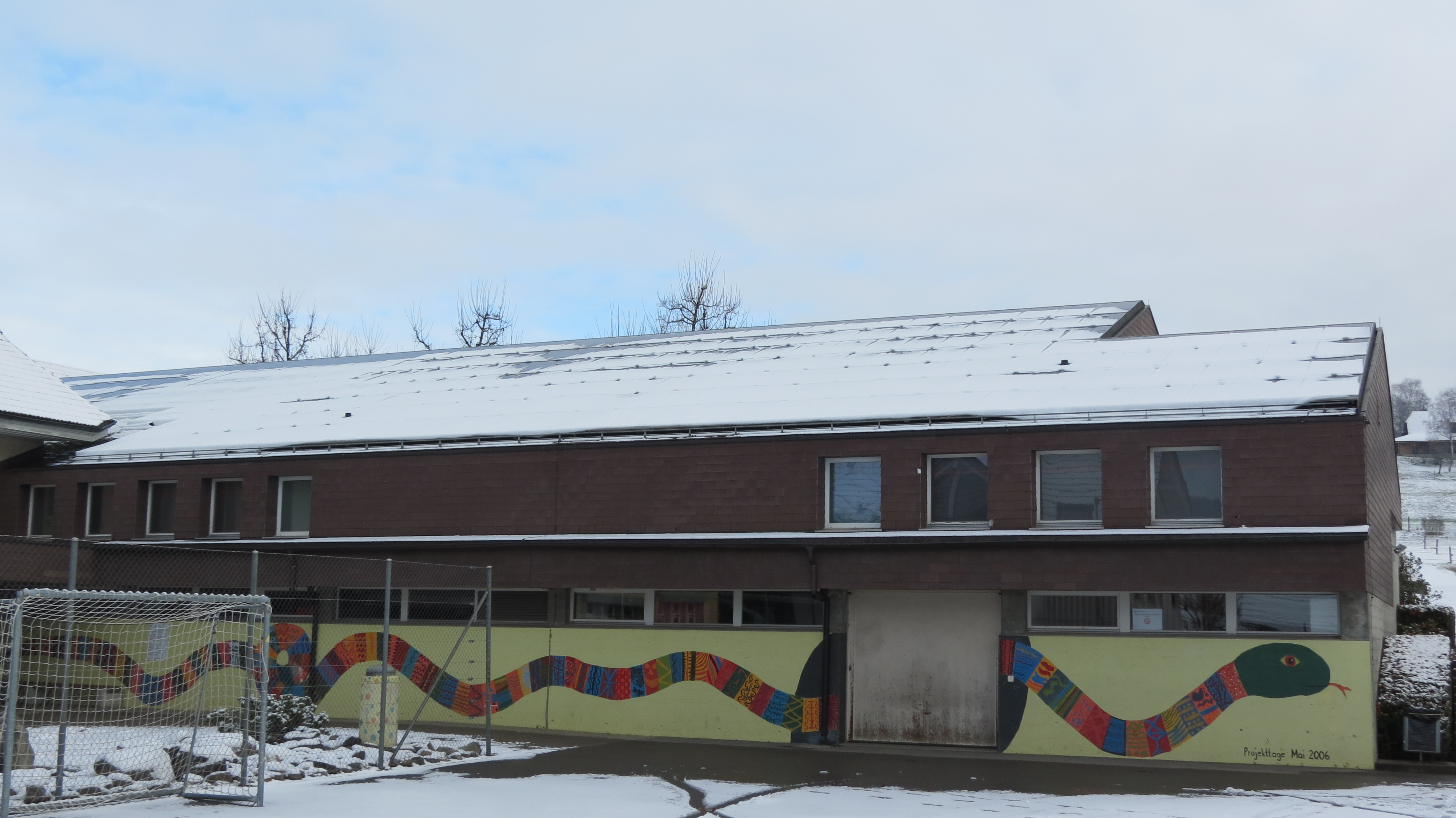

Bild vom 6.1.2019	Bild vom 6.1.2019

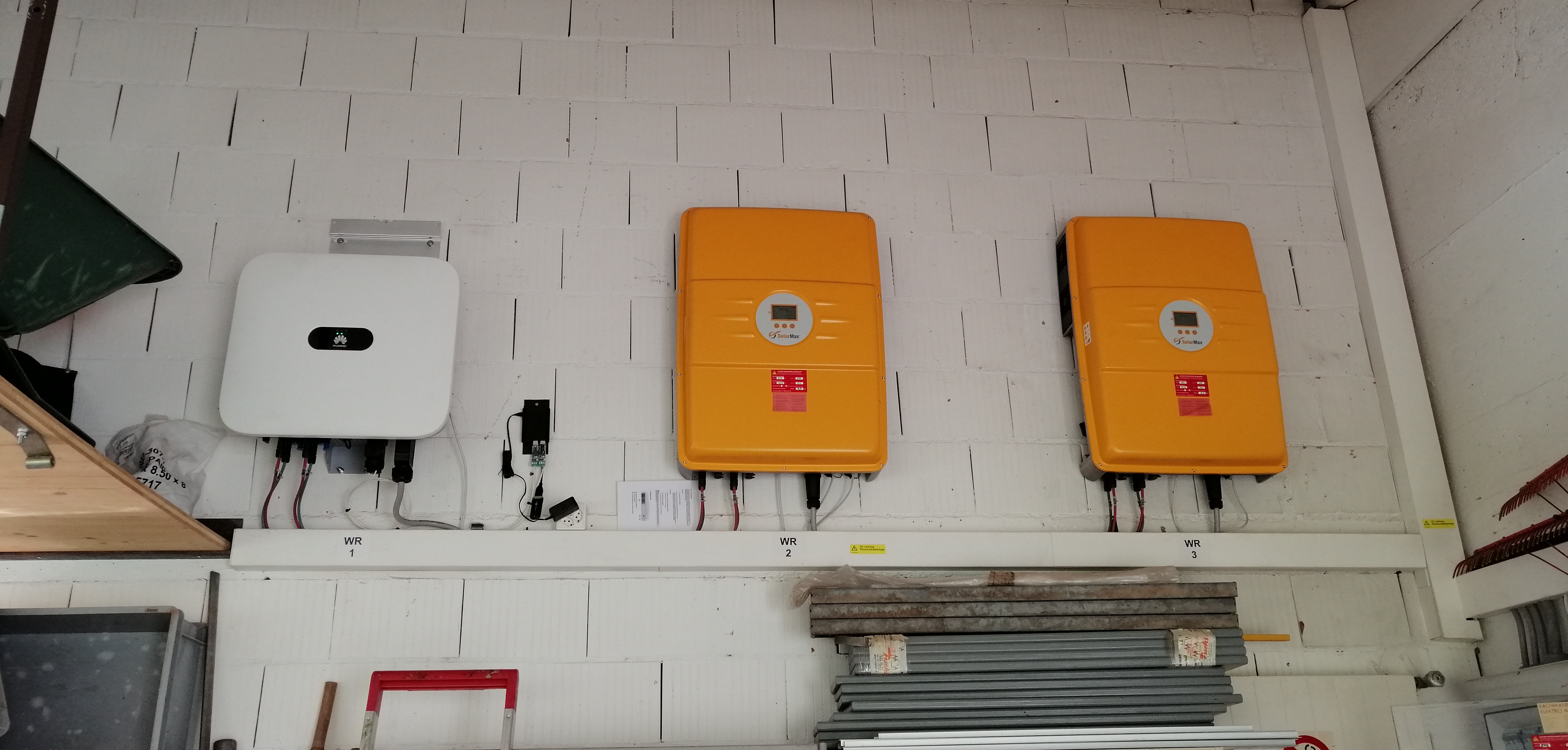

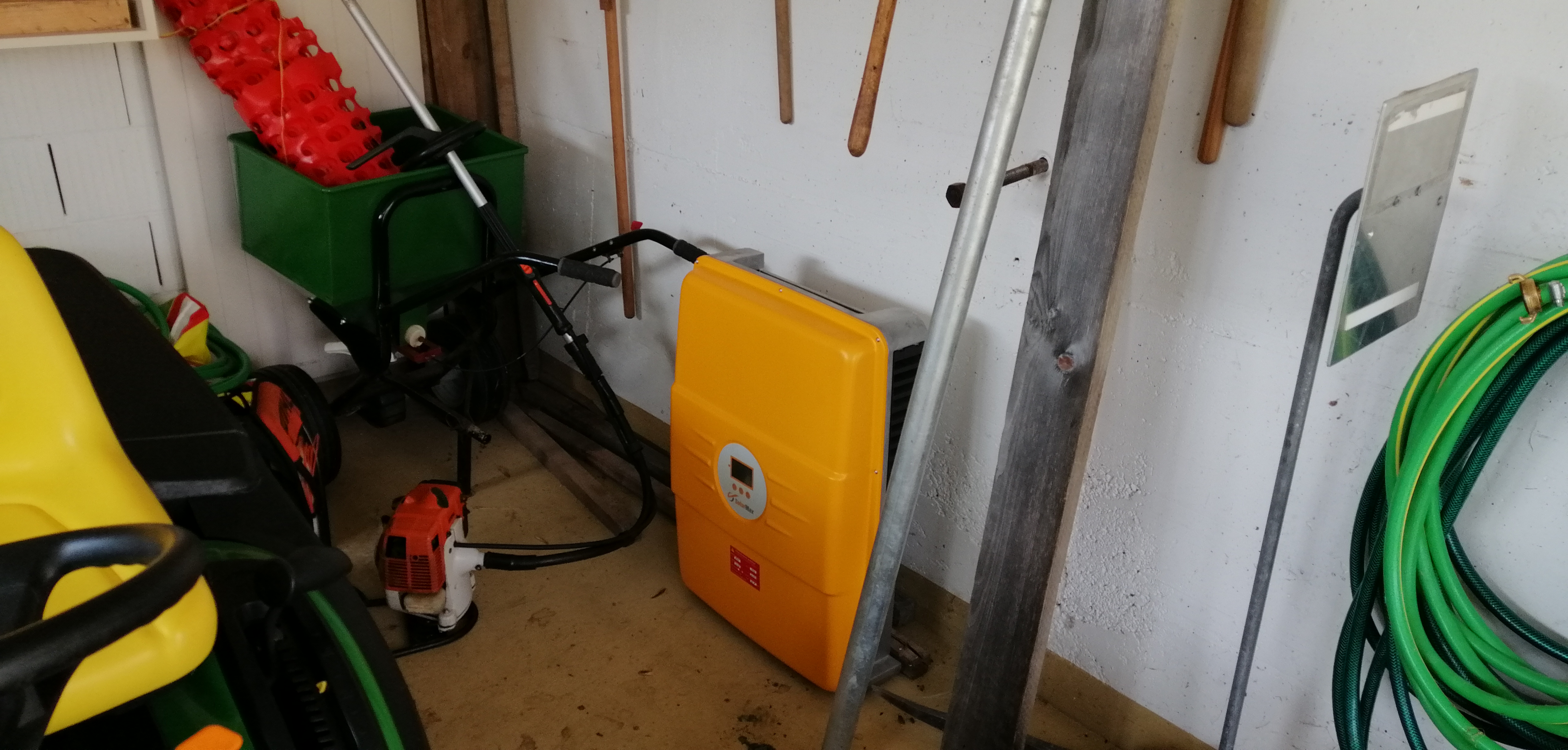

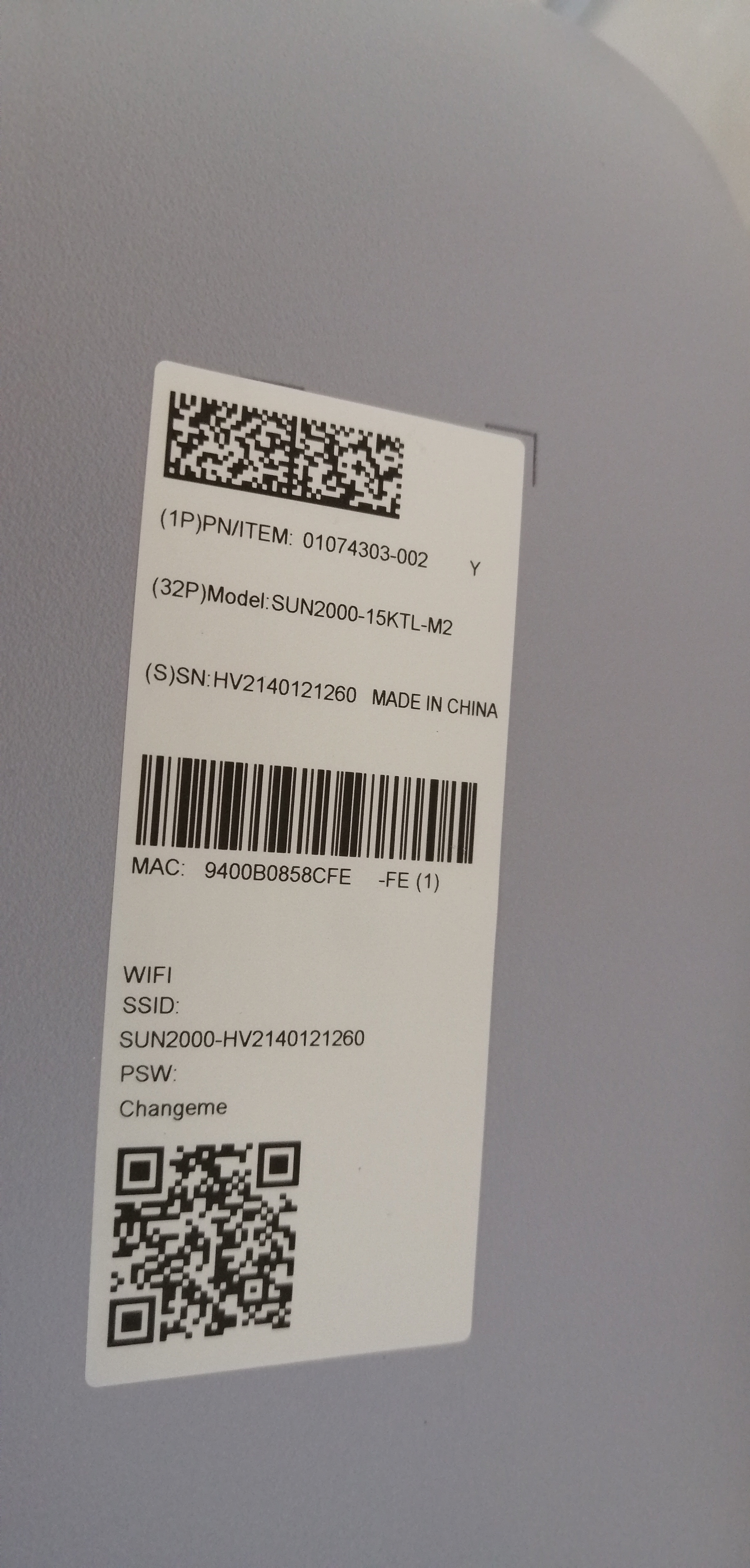

21.10.2021 WR1 ausgetauscht

Statistiken

Statistiken (xlsx) - wird alle paar Tage nachgeführt

webCharts:

WR1 solarMax1 15MT2:	WR2 solarMax2 15MT2:	WR3 solarMax3 15MT2:	WR4 solarMax4 8MT2:
ab 29.3.2018:
WR1 Huawei SUN2000-15KTL-M2:	WR2 solarMax2 15MT2:	WR3 solarMax3 15MT2:	WR4 solarMax4 8MT2:
